Термопара для газовой колонки как проверить и заменить своими силами

Термопара – это одна из важных деталей газовой колонки, отвечающая за поддержание постоянного пламени и безопасности работы прибора. Она служит для измерения температуры пламени горелки и передачи этой информации в контрольную систему колонки.

Основной функцией термопары является создание миниатюрной электрической энергии, которая активизирует электромагнитную обратную связь и, в конечном итоге, приводит к открытию газового клапана и поддержанию пламени в колонке. Однако со временем термопара может выйти из строя, что приводит к неработоспособности газовой колонки или опасным ситуациям.

Если вы заметили проблемы с работой газовой колонки, возможно, необходимо проверить термопару и, при необходимости, заменить ее своими силами. В этой статье мы рассмотрим несколько шагов по проверке термопары и процессу замены, чтобы вы могли обеспечить безопасную и эффективную работу своего газового прибора.

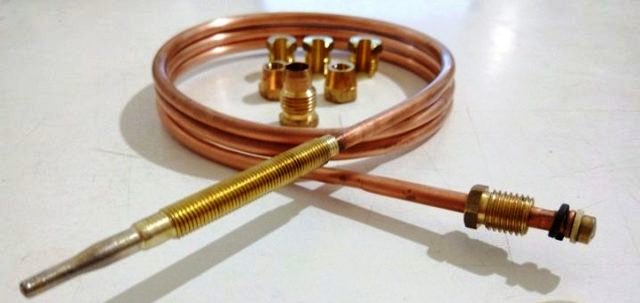

Термопара для газовой колонки

Термопара – это датчик, который измеряет температуру пламени газовой колонки. Она состоит из двух разнородных проводов, соединенных в одном конце и расположенных параллельно друг другу. При пропускании через термопару тока, образуется разность потенциалов, которая пропорциональна разности температуры на горячем и холодном концах термопары.

Термопара является важной частью системы управления газовой колонки, так как по ее показаниям регулируется включение и выключение горелки. Если термопара перестает работать правильно, это может привести к проблемам с подачей газа и горению пламени.

Чтобы проверить, исправна ли термопара, можно воспользоваться следующими инструкциями:

1. Перед началом проверки убедитесь, что газовая колонка выключена и остыла.
2. Откройте крышку газовой колонки и найдите термопару, она обычно находится в нижней части колонки, рядом с горелкой.
3. Сняв крышку и защитные кожухи, аккуратно извлеките термопару из колонки.
4. Проверьте внешний вид термопары. Если провода повреждены или изоляция отсутствует, необходимо заменить термопару.
5. Возьмите мультиметр и установите его в режим проверки сопротивления или напряжения.
6. Подсоедините провода мультиметра к концам термопары.
7. Включите газовую колонку и ожидайте несколько минут, чтобы термопара прогрелась.
8. Осмотрите показания мультиметра. Если они изменяются, значит термопара работает исправно. Если показания не меняются или равны нулю, термопару необходимо заменить.

Если вы решили заменить термопару самостоятельно, следуйте этим шагам:

1. Отключите газовую колонку от электропитания и закройте газовый кран.
2. Откройте крышку газовой колонки и удалите старую термопару.
3. Установите новую термопару на место старой, подключив ее к соответствующим разъемам.
4. Закройте крышку газовой колонки и включите газ и электропитание.
5. Включите газовую колонку и проверьте, работает ли она правильно.

В случае, если вы не уверены в своих способностях или никогда не занимались ремонтом газовых колонок, лучше обратиться к специалистам для проверки и замены термопары. Неправильная установка или замена термопары может привести к опасным ситуациям, таким как утечка газа или пожар.

Зная основные принципы работы термопары и умея ее проверять и заменять, вы сэкономите время и деньги на сервисном обслуживании газовой колонки.

Проверка термопары

Термопара является одной из самых важных частей газовой колонки, так как она отвечает за измерение температуры горячей воды. Если термопара не функционирует должным образом, то это может привести к неправильной работе колонки и недостатку горячей воды.

Для проверки термопары следуйте следующим шагам:

1. Отключите газовую колонку от электросети и выключите газ.
2. Отсоедините провод, который соединяет термопару с контроллером.
3. Используйте мультиметр для проверки сопротивления термопары. Установите мультиметр в режим измерения сопротивления.
4. Прикрепите один провод мультиметра к одному концу термопары, а другой провод мультиметра — к другому концу. Убедитесь, что провода мультиметра хорошо прикреплены к термопаре, чтобы получить точные результаты.
5. Считайте показания мультиметра. Хорошая термопара должна иметь сопротивление около 40 милливольт.

Если полученные показания мультиметра отличаются от ожидаемых значений, то термопара, скорее всего, вышла из строя и требует замены. В этом случае, чтобы заменить термопару, необходимо:

1. Приобрести новую термопару, которая совместима с вашей газовой колонкой.
2. Открутить гайку, фиксирующую термопару на горелке и удалить старую термопару.
3. Установить новую термопару на место старой и закрепить ее гайкой.
4. Соединить провод новой термопары с контроллером газовой колонки.
5. Включить газ и подключить газовую колонку к электросети.

После проведения замены термопары рекомендуется проверить работу газовой колонки, чтобы убедиться, что все функционирует должным образом. Если колонка продолжает работать некорректно, рекомендуется обратиться за помощью к специалисту или сервисному центру.

Признаки неисправности термопары

Термопара является одной из наиболее важных и ответственных частей газовой колонки. Она отвечает за правильную работу пламени, контролирует температуру и обеспечивает безопасность использования газовой колонки.

Однако, как и любое другое устройство, термопара подвержена износу и выходу из строя. Поэтому важно знать основные признаки неисправности, чтобы своевременно проверить и заменить термопару, если это необходимо.

Вот несколько признаков неисправности термопары:

1. Отсутствие горения пламени или его неравномерность.

   Если вы заметили, что пламя в газовой колонке не горит или горит неравномерно, это может быть признаком неисправности термопары. Термопара отвечает за поддержание горения пламени, поэтому ее неисправность может привести к проблемам с горением.

2. Самопроизвольное отключение газовой колонки.

   Если газовая колонка самопроизвольно отключается во время работы, это может быть вызвано неисправностью термопары. Термопара отслеживает температуру и поддерживает горение пламени, и если она неисправна, может произойти автоматическое отключение газа.

3. Сильное яркое пламя.

   Если пламя в газовой колонке слишком яркое и сильное, это может указывать на проблемы с термопарой. Термопара контролирует температуру и горение пламени, поэтому ее неисправность может привести к неуправляемому увеличению горения.

4. Постоянное горение пламени.

   Если пламя в газовой колонке продолжает гореть даже после выключения колонки или установки на минимальную мощность, возможно, термопара неисправна. Это может привести к перегреву и повреждению газовой колонки.

5. Необходимость повторного включения колонки через некоторое время.

   Если вам приходится повторно включать газовую колонку через некоторое время после ее отключения, это может быть признаком неисправности термопары. Термопара отслеживает температуру и, если она не работает должным образом, газ может переходить в безопасный режим и отключаться автоматически.

Если вы заметили один или несколько указанных признаков неисправности термопары, рекомендуется обратиться к специалисту или самостоятельно заменить термопару с помощью инструкции производителя. Неисправная термопара может привести к серьезным проблемам с газовой колонкой и безопасности, поэтому ее замена является необходимым и ответственным шагом.

Инструменты, необходимые для проверки термопары

Для проверки термопары в газовой колонке вам понадобятся следующие инструменты:

• Мультиметр: Это основной инструмент, который позволяет измерить напряжение, создаваемое термопарой. Обязательно наличие мультиметра с функцией измерения напряжения.
• Отвертка: Для доступа к термопаре вам может потребоваться отвертка, чтобы снять крышку или кожух, защищающий термопару.
• Термопарная проволока: Если вы решили проверить саму термопару, то вам может понадобиться термопарная проволока. Она используется для создания термининалов для подключения мультиметра.

При использовании мультиметра для измерения напряжения, убедитесь, что:

1. Мультиметр настроен в режиме измерения напряжения.
2. Мультиметр правильно подключен к термопаре (горячему и холодному переключателям).
3. Напряжение измеряется в милливольтах (обычное измерение для термопар).

Если вы планируете заменить термопару, то помимо указанных инструментов вам потребуется:

• Запасная термопара: Перед заменой термопары убедитесь, что у вас есть запасная термопара, которая подходит именно для вашей газовой колонки.
• Инструкция по замене: Некоторые газовые колонки имеют специальные инструкции по замене термопары. Убедитесь, что у вас есть доступ к такой инструкции, чтобы выполнить замену правильно и безопасно.

При проведении проверки или замены термопары всегда обращайте внимание на безопасность и соблюдайте соответствующие инструкции производителя газовой колонки. Если у вас возникли сомнения или вы не уверены в своих навыках, всегда лучше обратиться к квалифицированному специалисту.

Порядок проверки термопары

Для проверки работоспособности термопары газовой колонки, следуйте следующим шагам:

1. Выключите газовую колонку и дайте ей остыть.
2. Откройте доступ к термопаре, которая обычно находится возле пламенного датчика.
3. С помощью отвертки аккуратно отсоедините термопару от газовой колонки.
4. Оцените внешний вид термопары. Обратите внимание на возможные признаки повреждений, такие как трещины или изломы.
5. Проверьте соединения термопары. Убедитесь, что они крепко закреплены и не имеют следов окисления.
6. С помощью мультиметра проверьте сопротивление термопары. Положите один из контактов мультиметра на один конец термопары, а другой контакт на другой конец. Нормальное сопротивление должно быть в пределах указанного производителем диапазона.
7. Если сопротивление вне нормального диапазона, то термопара не работает правильно и нуждается в замене.
8. Если термопара выглядит поврежденной или имеет дефекты, замените ее новой.
9. Правильно установите новую термопару в газовой колонке, удостоверившись, что она имеет надлежащий контакт с пламенным датчиком.
10. Включите газовую колонку и проверьте ее работу. Убедитесь, что пламя горит стабильно и что газовая колонка функционирует безопасно.

Важно помнить, что при работе с газовой колонкой всегда соблюдайте предосторожность и выполняйте инструкции производителя.

Замена термопары

В случае неисправности термопары газовой колонки, ее необходимо заменить. Чтобы выполнить замену своими силами, следуйте инструкциям:

1. Отключите газовую колонку от электричества. Это очень важно для безопасности при проведении замены.
2. Обнаружьте местонахождение термопары. Обычно она расположена рядом с горелкой газовой колонки. Ее можно узнать по тонкому проводу, подсоединенному к управляющей панели газовой колонки.
3. Открутите гайку или винт, крепящий термопару к газовой колонке. Это позволит снять термопару с ее места.
4. Отсоедините провод термопары от управляющей панели газовой колонки. В зависимости от конструкции газовой колонки, провод может быть закреплен винтом, закрученным или зафиксированным на зажиме.
5. Установите новую термопару. Вставьте ее в ту же область, откуда вы сняли старую термопару.
6. Закрепите термопару на своем месте. Закрутите гайку или винт, чтобы термопара надежно крепилась к газовой колонке.
7. Подсоедините провод термопары к управляющей панели газовой колонки. Закрепите провод винтом или зажимом.
8. Включите газовую колонку в электросеть. Проверьте работоспособность термопары, включив колонку. Убедитесь, что она надежно срабатывает и обеспечивает безопасное функционирование газовой колонки.

Если после замены термопары газовая колонка все еще не работает или не работает правильно, рекомендуется обратиться к квалифицированным специалистам для дальнейшего обслуживания и ремонта.

Выбор новой термопары

При выборе новой термопары для газовой колонки необходимо учитывать несколько факторов.

1. Тип термопары:

• Тип термопары должен соответствовать требованиям газовой колонки. Обычно в документации к колонке указывается, какой тип термопары необходим.
• Наиболее распространенными типами термопар являются типы K, J, T и S. Каждый из них имеет свои особенности и предназначен для работы в определенных условиях.

2. Длина термопары:

• Длина термопары должна соответствовать требованиям газовой колонки. Чтобы узнать необходимую длину, следует обратиться к документации к колонке или обратиться за консультацией к производителю.
• Перед покупкой термопары нужно узнать, можно ли укоротить или удлиннить ее, если необходимо.

3. Качество и надежность:

• При выборе новой термопары следует обращать внимание на ее качество и надежность. Лучше выбрать известного производителя и продукцию с положительными отзывами.
• Качественная термопара будет иметь высокую точность измерений и долгий срок службы.

4. Стоимость:

• Цена термопары может варьироваться в зависимости от ее типа, качества и производителя.
• При выборе новой термопары следует сравнивать цены у различных продавцов и обращать внимание не только на низкую цену, но и на ее соотношение с качеством.

Типы термопар и их особенности:

Тип термопары	Температурный диапазон	Особенности
Тип K	-200°C до +1350°C	Хорошая стабильность, высокая точность
Тип J	-210°C до +760°C	Широко используется, низкая стоимость
Тип T	-200°C до +400°C	Высокая точность, стабильность при низких температурах
Тип S	+650°C до +1750°C	Высокая точность, устойчивость к окислению

При выборе новой термопары следует учитывать не только требования газовой колонки, но и свои конкретные потребности и условия эксплуатации.

Инструменты, необходимые для замены термопары

Для замены термопары в газовой колонке вам понадобятся следующие инструменты:

• Отвертка: используйте отвертку с нужным типом и размером для удаления крышки зажигания горелки. Это может быть шлицевая отвертка, крестовая отвертка или шестигранная отвертка.
• Зажимные клещи: зажимные клещи помогут удерживать термопару при ее удалении и установке.
• Вороток: вороток с насадкой подходящего размера позволит вам открутить и закрутить крепежные винты термопары.
• Мультиметр: мультиметр позволит вам проверить работоспособность новой термопары и измерить ее напряжение.

Помимо основных инструментов, также может понадобиться:

• Кисточка или воздух под давлением: кисточка или воздух под давлением помогут очистить область установки термопары от пыли и грязи перед установкой новой термопары.
• Запасная термопара: имейте запасную термопару, чтобы при необходимости заменить ее без задержек.
• Защитные перчатки: при работе с газовой колонкой, особенно при ее разборке, рекомендуется надеть защитные перчатки для безопасности.

Убедитесь, что у вас есть все необходимые инструменты перед началом замены термопары для безопасной и эффективной работы.

Порядок замены термопары

Если в газовой колонке возникла неисправность термопары, ее необходимо заменить. Для этого следуйте следующей инструкции:

1. Отключите газовую колонку от электропитания и закройте подачу газа.
2. При помощи отвертки снимите крышку корпуса газовой колонки.
3. Найдите термопару внутри колонки. Она обычно располагается рядом с горелкой.
4. Отсоедините провод от термопары, обычно для этого нужно просто выдавить зажим или открутить винт.
5. Снимите термопару с крепления. Обычно для этого нужно отвинтить гайку или выдвинуть выступ.
6. Подготовьте новую термопару для установки. Внимательно изучите инструкцию, прилагаемую к новой термопаре, чтобы убедиться, что она подходит для вашей газовой колонки.
7. Установите новую термопару вместо старой, следуя инструкции из пункта 5 в обратном порядке.
8. Подсоедините провод к новой термопаре, убедившись, что соединение крепкое.
9. Закройте корпус газовой колонки.
10. Включите газовую колонку и проверьте ее работу. Убедитесь, что новая термопара правильно функционирует и газовая колонка нагревается.

Если после замены термопары проблемы с газовой колонкой не устраняются, рекомендуется обратиться к специалисту или сервисному центру для дальнейшей диагностики и ремонта.

Вопрос-ответ:

Как узнать, что термопара в газовой колонке неисправна?

Если в газовой колонке пропало пламя через несколько секунд после того, как вы отпустили кнопку зажигания, это может быть признаком неисправности термопары. Также вы можете проверить термопару мультиметром на наличие электрического сигнала при подаче газа.

Можно ли проверить термопару в газовой колонке без мультиметра?

Да, можно проверить термопару в газовой колонке без мультиметра. Для этого можно использовать обычную батарейку АА и два провода. Просто подключите один провод от отрицательного полюса батарейки к газовому клапану, а второй провод прикрепите к термопаре. Если при этом пламя в газовой колонке поддерживается, значит термопара исправна.

Где находится термопара в газовой колонке?

Термопара обычно находится рядом с газовым клапаном в газовой колонке. Она представляет собой тонкую металлическую проволоку, которая погружена в пламя горелки. Таким образом, термопара измеряет температуру горячего пламени и создает электрический сигнал для подачи газа.

Как заменить термопару в газовой колонке?

Для замены термопары в газовой колонке сначала нужно выключить газ и отсоединить газовую трубку от газового клапана. Затем снимите крышку газовой колонки и найдите термопару. Отсоедините провод от старой термопары и аккуратно выньте ее из пламени. Установите новую термопару в пламя и подсоедините провод. Закройте крышку и подключите газовую трубку обратно к газовому клапану. Затем снова включите газ и проверьте работу газовой колонки.

Можно ли заменить термопару в газовой колонке самостоятельно?

Да, замену термопары в газовой колонке можно выполнить самостоятельно, если у вас есть определенные навыки и инструменты. Однако, если вы не уверены в своих способностях или не знаете, как правильно выполнить эту процедуру, рекомендуется обратиться к специалистам.
