Штоковые электроприводы в системах дымоудаления занимают особое место среди исполнительных механизмов, поскольку от их своевременного срабатывания зависит удаление продуктов горения, защита путей эвакуации и работа противодымной вентиляции в целом. Такой привод преобразует электрический сигнал в линейное перемещение штока, открывая или закрывая клапан дымоудаления, дымовой люк, фрамугу, створку или заслонку. В отличие от rotary-моделей, штоковые устройства дают прямолинейное усилие, что критично для тяжёлых ламелей, рычажных передач и механизмов с большим ходом. Проектировщики ценят их за предсказуемую кинематику, возможность аварийного возврата и совместимость с автоматикой пожарной сигнализации.
В инженерной практике штоковый электропривод рассматривают не как отдельную деталь, а как элемент единого контура, где сигнал от АПС или АУПТ проходит через контроллер, шкаф управления и линию связи, а затем преобразуется в механическое действие; при подборе оборудования полезно сверяться с техническими материалами, например https://apricolor.ru, где специалисты уточняют параметры совместимости. При этом важно учитывать, что даже мощный привод не компенсирует ошибки аэродинамики, неправильный воздухообмен или завышенное сопротивление шахты. Поэтому в проекте одновременно проверяют усилие на штоке, крутящий момент на рычаге, предел огнестойкости узла, дымогазонепроницаемость притворов и климатическое исполнение.
Роль в противодымной защите
Система дымоудаления решает несколько задач: удалить дым из коридоров, холлов, производственных помещений и лестничных клеток, обеспечить подпор воздуха в защищаемые объёмы и не допустить перетекания продуктов горения. Штоковый электропривод здесь работает в дежурном режиме, сохраняя клапан в закрытом положении, а при пожаре выполняет команду на открытие. После снятия сигнала часть моделей возвращается в исходное состояние, другие остаются в аварийном положении до ручного вмешательства. Это влияет на алгоритмы диспетчеризации, BMS и протоколы Modbus, а также на выбор сухих контактов и релейных выходов.
- Открытие клапанов дымоудаления на этажах пожара и смежных зонах.

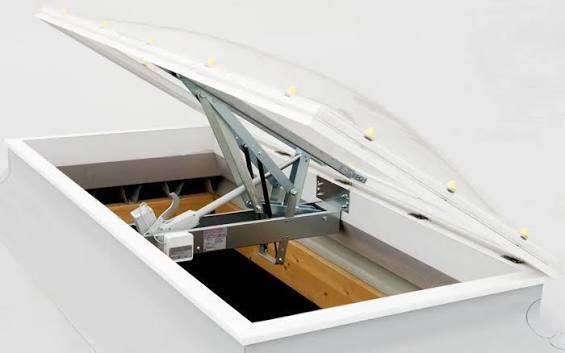

- Управление дымовыми люками и светоаэрационными фонарями на кровле.
- Перевод фрамуг и створок в положение дымоудаления.
- Срабатывание шиберов и задвижек в вентиляционных камерах.
- Совместная работа с подпором воздуха и огнезащитными экранами.
- Контроль конечных положений через концевые выключатели.
Конструкция и принцип действия
Внутри корпуса находятся электродвигатель, редуктор, винтовая или реечная передача, шток, уплотнения и блок концевых выключателей. Электромеханический привод получает питание 24 В, 220 В или 380 В, а управление может быть аналоговым, релейным или цифровым. Реверс обеспечивается сменой полярности либо отдельными командами. Терморазмыкатель и плавкая вставка служат для аварийного раскрытия при достижении критической температуры. Некоторые исполнения дополняются обогревом, чтобы избежать образования конденсата и обледенения штока.
- Линейный привод с ходом штока от десятков до сотен миллиметров.
- Редуктор с самоторможением для удержания положения.
- Концевые выключатели и потенциометр обратной связи.
- Муфта ограничения усилия для защиты кинематики.
- Класс защиты IP и антикоррозионное покрытие.
- Взрывозащита для помещений с агрессивной средой.
Ключевые технические параметры
При подборе штокового электропривода инженер сравнивает номинальное усилие, ход штока, скорость перемещения, время срабатывания, потребляемый ток, мощность и ресурс. Для клапана дымоудаления важен не только момент страгивания, но и усилие прижатия ламели к седлу. Если притворы имеют высокое трение, а рычажная передача даёт проигрыш в усилии, привод может не дойти до концевого выключателя. Тогда автоматика не получит подтверждение открытия, и система дымоудаления останется в нештатном состоянии.
- Номинальное и максимальное усилие на штоке.
- Рабочий ход и возможность регулировки.
- Скорость открытия и закрытия.
- Напряжение питания и допустимые отклонения.
- Степень защиты IP и климатическое исполнение.
- Предел огнестойкости EI и термостойкость.
- Наработка на отказ и количество циклов.
Совместимость с клапанами и автоматикой
Штоковый привод должен механически стыковаться с клапаном, заслонкой или шибером без перекосов. Кронштейн, тяга и рычаг подбираются так, чтобы избежать боковой нагрузки на шток. Электрическая часть согласуется со шкафом управления, пожарной сигнализацией и диспетчеризацией. Сухой контакт подтверждает открытие или закрытие, а интерфейс Modbus позволяет передавать диагностику. В сложных объектах применяют адресные модули, контроллеры и резервное питание от ИБП.
- Проверка кинематической схемы и углов открытия.
- Согласование сигналов с АПС и АУПТ.
- Настройка концевых выключателей и обратной связи.
- Тестирование аварийного и дежурного режимов.
- Контроль линии связи и защиты от обрыва.
- Интеграция в BMS и системы мониторинга.
Нормативные требования и сертификация
Оборудование для дымоудаления подчиняется ГОСТ, СП и требованиям пожарной безопасности. Сертификация подтверждает огнестойкость, дымогазонепроницаемость и работоспособность при высоких температурах. Проектировщик обязан учесть предел огнестойкости узла в целом, а не только привода. Если клапан имеет EI 60 или EI 90, все элементы, включая уплотнения и кабельные вводы, должны сохранять функции в заданный интервал. Монтаж и пусконаладка выполняются по регламенту, а результаты фиксируются в актах и протоколах.
- Соответствие ГОСТ и СП по противодымной защите.
- Сертификат пожарной безопасности.
- Протоколы огневых испытаний.
- Документация на электропривод и клапан.
- Схемы подключения и алгоритмы работы.
- Журнал ревизии и обслуживания.
Монтаж и пусконаладка
На этапе монтажа важно выставить соосность, затяжку крепежа и свободный ход штока. Перекос приводит к износу уплотнений, росту тока и ложным срабатываниям защиты. После подключения кабеля проверяют фазировку, сопротивление изоляции и работу концевых выключателей. Пусконаладка включает тест на открытие, закрытие, реверс и аварийный возврат. Отдельно проверяют поведение при отключении питания и переходе на резерв.
- Проверка механической стыковки и люфтов.
- Регулировка концевых выключателей.
- Настройка тока защиты и усилия.
- Испытание при минимальном и максимальном напряжении.
- Проверка обогрева и влагозащиты.
- Оформление исполнительной документации.
Эксплуатация и обслуживание
В процессе эксплуатации штоковый электропривод нуждается в периодической ревизии, очистке от пыли и смазке трущихся пар. Служба эксплуатации проверяет отсутствие коррозии, состояние уплотнений и целостность кабеля. Особое внимание уделяют влаге, конденсату и агрессивной среде. Если объект относится к взрывоопасным, применяют специальные исполнения. Ресурс привода зависит от количества циклов, качества питания и правильности настройки.
- Внешний осмотр и удаление загрязнений.
- Проверка хода штока и конечных положений.
- Контроль тока двигателя и нагрева корпуса.
- Смазка редуктора и шарнирных соединений.
- Тест аварийного открытия и самопроверки.
- Замена изношенных уплотнений и датчиков.
Типичные ошибки проектирования и монтажа
Одна из частых ошибок — заниженное усилие привода. Другая — отсутствие запаса по ходу штока, из-за чего клапан не достигает крайнего положения. Иногда игнорируют аэродинамику и сопротивление шахты, а затем пытаются компенсировать недостатки настройкой автоматики. Неверный выбор IP и климатического исполнения приводит к отказам зимой или в сырых помещениях. Также опасна несовместимость шкафа управления и привода по сигналам обратной связи.
- Неучёт трения в притворах и рычажной передаче.
- Отсутствие резервного питания.
- Неверная настройка концевых выключателей.
- Применение обычного кабеля вместо огнестойкого.
- Игнорирование терморазмыкателя и плавкой вставки.
- Отсутствие регламента обслуживания.
Экономика и срок службы
Стоимость штокового электропривода складывается из мощности, класса защиты, взрывозащиты, интерфейсов и сертификации. Дешёвые модели могут иметь малый ресурс и нестабильное усилие, что увеличивает затраты на ремонт и простои. Надёжный привод с диагностикой и обратной связью снижает риск отказа в аварийный режим. При этом экономия на пусконаладке часто оборачивается штрафами и предписаниями надзорных органов.
- Капитальные затраты на оборудование и монтаж.
- Расходы на пусконаладку и сертификацию.
- Стоимость обслуживания и запасных частей.
- Потери от простоя системы дымоудаления.
- Влияние надёжности на страхование объекта.
- Совокупная стоимость владения за срок службы.
Выводы
Штоковые электроприводы являются ответственным звеном систем дымоудаления. Их выбирают по усилию, ходу штока, скорости, климатическому исполнению и совместимости с автоматикой. Проектировщик, монтажник и эксплуатационная служба должны работать согласованно: от расчёта воздухообмена и подпора воздуха до ревизии концевых выключателей. Только комплексный подход обеспечивает работоспособность клапанов, дымовых люков, шиберов и заслонок при пожаре. Информация о параметрах, сертификации и правилах монтажа помогает принять взвешенное решение и избежать ошибок, которые недопустимы в противодымной защите.
